Масло в антифризе ТМЗ: прокладка ГБЦ, теплообменник или трещина

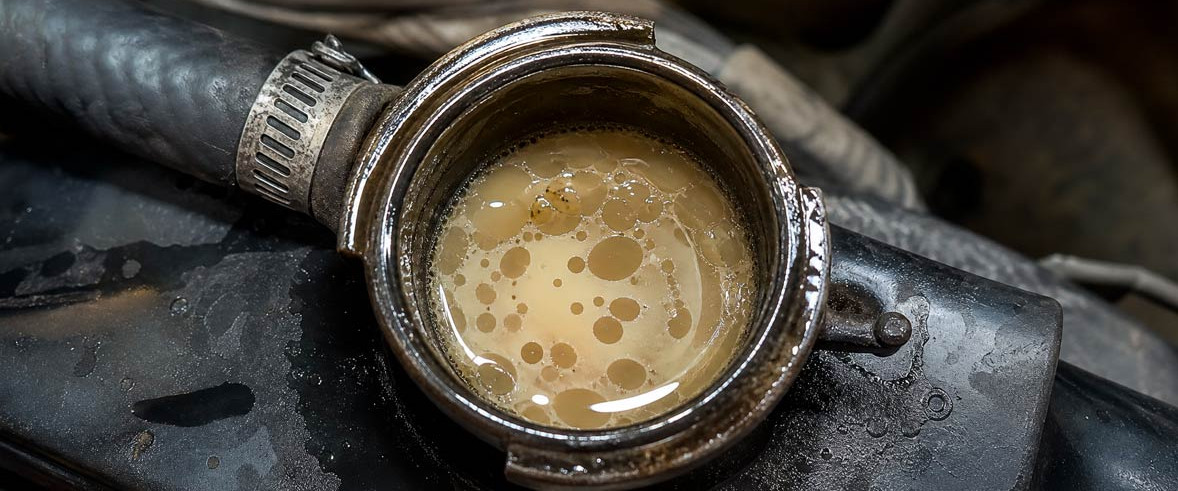

Если в расширительном бачке появилась темная маслянистая пленка, эмульсия или густая коричневая масса, откладывать диагностику нельзя. Масло и охлаждающая жидкость в исправном двигателе ТМЗ не должны пересекаться. Их смешивание означает, что нарушена герметичность между масляной и охлаждающей системами.

На первый взгляд проблема может показаться не самой срочной: двигатель запускается, техника движется, температура пока держится в пределах нормы. Но масло в антифризе ТМЗ быстро ухудшает работу системы охлаждения. Масляный налет покрывает стенки радиатора, патрубки, термостат и каналы блока, снижает теплоотвод. В результате растет риск перегрева, деформации головки блока, повреждения прокладки ГБЦ и дорогостоящего капитального ремонта.

Чаще всего масло в расширительном бачке ТМЗ появляется из-за неисправного маслоохладителя, поврежденной прокладки ГБЦ, трещины головки блока или блока цилиндров. Точно определить источник без диагностики невозможно: похожие внешние симптомы требуют разного объема работ и разной стоимости ремонта.

Компания ЯрАрк Дизель выполняет диагностику, дефектовку и капитальный ремонт двигателей ТМЗ, включая ТМЗ-8423.10, ТМЗ-8424.10, ТМЗ-8431.10, ТМЗ-8481.10 и ТМЗ-8486.10. В статье разберем, откуда берется масло в системе охлаждения, как отличить неисправность теплообменника от пробоя прокладки и когда нельзя запускать двигатель.

Почему масло и антифриз не должны смешиваться

В двигателе есть две независимые системы. Масляная система подает масло к коленвалу, вкладышам, распредвалу, турбокомпрессору и другим нагруженным узлам. Система охлаждения отводит тепло от блока цилиндров, головки блока, гильз и элементов наддува. Между этими контурами предусмотрены перегородки, прокладки и уплотнения.

Давление масла в работающем двигателе обычно выше давления в системе охлаждения. Поэтому при появлении канала между контурами масло часто начинает переходить в антифриз. В расширительном бачке образуется пленка, а затем появляется эмульсия. При длительной эксплуатации охлаждающая жидкость густеет, забивает узкие каналы и перестает нормально отводить тепло.

Особенно опасно, если жидкость движется в обратную сторону — антифриз попадает в масло. Тогда смазка теряет вязкость и защитные свойства. Вкладыши, шейки коленвала, поршневые пальцы и турбина могут получить критические повреждения даже за короткое время работы.

Признаки смешивания жидкостей:

темная или радужная масляная пленка на поверхности антифриза;
коричневая эмульсия в расширительном бачке;
жирный налет на стенках бачка и патрубках;
снижение уровня масла без внешних подтеков;
рост уровня антифриза или его загрязнение;
перегрев двигателя;
мутное масло на щупе;
белый или сизый дым из выхлопной трубы;
избыточное давление в системе охлаждения;
регулярное засорение радиатора и термостата.

Важно не путать небольшой налет от старой неисправности с активным попаданием масла. Если двигатель недавно ремонтировали, остатки эмульсии могут сохраняться в расширительном бачке и каналах. Но после качественной промывки масло не должно появляться снова.

Основные причины появления масла в антифризе ТМЗ

Масло в антифризе ТМЗ не является самостоятельной неисправностью. Это симптом нарушения герметичности между масляным и охлаждающим контуром. Источник может находиться в навесном оборудовании, ГБЦ, блоке или в зоне гильз.

Наиболее распространенные причины:

неисправен теплообменник ТМЗ;
повреждена прокладка головки блока;
деформирована или треснула ГБЦ;
есть трещина в блоке цилиндров;
повреждены гильзы или их уплотнения;
нарушена герметичность масляных каналов;
ранее была некачественно выполнена сборка двигателя;
система охлаждения не промыта после старого ремонта.

Практика показывает, что начинать стоит с наиболее доступного и часто встречающегося узла — маслоохладителя. Но исключать пробой прокладки или трещину только потому, что двигатель не перегревается, нельзя.

Неисправный теплообменник ТМЗ

Теплообменник ТМЗ, также называемый маслоохладителем, предназначен для отвода тепла от моторного масла. Внутри его корпуса масляные и охлаждающие каналы проходят рядом, но не должны сообщаться. Если стенка канала повреждена, масло под давлением попадает в охлаждающую жидкость.

Это одна из самых вероятных причин, когда в бачке есть масло, но двигатель не дымит, не троит и не показывает явных признаков прорыва газов в систему охлаждения. При этом уровень антифриза может оставаться почти прежним, а моторное масло на щупе — выглядеть нормально.

Как проявляется неисправность маслоохладителя

При повреждении теплообменника масло обычно идет в антифриз, а не наоборот. Это объясняется разницей давлений: давление в масляном контуре выше, особенно сразу после холодного запуска и при повышении оборотов.

На неисправный теплообменник могут указывать:

масло появляется в расширительном бачке без сильного перегрева;
в антифризе нет постоянных пузырьков выхлопных газов;
двигатель не теряет компрессию;
белый дым из выхлопа отсутствует;
уровень масла может медленно снижаться;
патрубки не становятся чрезмерно твердыми сразу после запуска;
загрязнение антифриза усиливается после работы под нагрузкой;
проблема возникла постепенно, без явной аварии двигателя.

Однако эти признаки не являются стопроцентным доказательством. Только снятие, опрессовка или проверка теплообменника позволяет подтвердить его неисправность.

Почему теплообменник выходит из строя

Маслоохладитель работает при перепадах температур, давлении и постоянном контакте с техническими жидкостями. Со временем внутренние стенки могут разрушаться из-за коррозии, загрязнений или механических повреждений.

К распространенным причинам относятся:

коррозия внутренних каналов;
использование неподходящего антифриза;
смешивание разных типов охлаждающей жидкости;
работа на воде вместо антифриза;
накипь и отложения в системе охлаждения;
замерзание жидкости зимой;
перегрев двигателя;
заводской дефект или усталость металла;
повреждение после предыдущего ремонта.

Если теплообменник ТМЗ поврежден, его ремонт или замена должны сопровождаться тщательной промывкой системы охлаждения. Иначе следы масла останутся в радиаторе и патрубках, а владелец может ошибочно решить, что новая деталь не помогла.

Пробило прокладку ГБЦ: когда подозревать эту причину

Прокладка ГБЦ герметизирует стык блока и головки, разделяя камеры сгорания, масляные каналы и каналы охлаждения. Если прокладку пробило между масляным и охлаждающим каналом, масло может попасть в антифриз. Если повреждение связано еще и с камерой сгорания, появляются газы в расширительном бачке, перегрев и выброс охлаждающей жидкости.

Пробой прокладки часто возникает после перегрева. Головка блока деформируется, давление распределяется неравномерно, а прокладка теряет герметичность. На тяжелых двигателях ТМЗ последствия перегрева могут быть серьезными: от локального повреждения прокладки до трещин ГБЦ.

Признаки пробитой прокладки ГБЦ

При пробое прокладки картина обычно ярче, чем при неисправном маслоохладителе. Однако на ранней стадии проблема может проявляться только загрязнением антифриза и постепенным ростом давления в системе.

Возможные симптомы:

масло в расширительном бачке ТМЗ сочетается с перегревом;
в бачке появляются пузырьки при работающем двигателе;
патрубки быстро становятся жесткими;
антифриз выбрасывает через крышку;
снижается уровень охлаждающей жидкости;
появляется белый дым;
двигатель троит после запуска;
в масле заметна эмульсия;
температура нестабильна под нагрузкой;
есть следы прорыва газов на старой прокладке после разборки.

Если наблюдаются газы в бачке, белый дым и перегрев, двигатель лучше не запускать до диагностики. Такая комбинация признаков может указывать не только на прокладку, но и на трещину в головке блока.

Почему прокладку ГБЦ пробивает

Самая частая причина — перегрев. Но новая прокладка не спасет, если не устранить источник перегрева и не проверить геометрию головки. В противном случае проблема быстро повторится.

Причинами могут быть:

забитый радиатор;
неисправная помпа;
заклинивший термостат;
неисправный вентилятор;
низкий уровень антифриза;
воздушная пробка;
перегрузка двигателя;
неправильная затяжка болтов ГБЦ;
повторное использование крепежа, не рассчитанного на это;
некачественная прокладка;
деформация привалочной плоскости ГБЦ;
повреждение блока или просадка гильз.

Правильный ремонт включает не только замену прокладки, но и опрессовку ГБЦ, проверку плоскости, осмотр блока, контроль состояния гильз и диагностику системы охлаждения.

Трещина в ГБЦ или блоке цилиндров

Трещины — более сложная причина смешивания жидкостей. Они могут быть видимыми или скрытыми, открываться только после прогрева и проявляться лишь под давлением. Поэтому визуального осмотра недостаточно: головку блока проверяют опрессовкой, а блок — после тщательной мойки и дефектовки.

Трещина может соединить масляный канал с каналом охлаждения, канал охлаждения с камерой сгорания или несколько зон одновременно. Симптомы зависят от ее расположения. Иногда масло в антифризе появляется без явного перегрева, а иногда двигатель быстро перегревается и выбрасывает охлаждающую жидкость.

Когда особенно вероятна трещина

Трещину стоит подозревать, если теплообменник исправен, прокладка заменена правильно, а масло снова появляется в антифризе. Также риск выше после сильного перегрева, замерзания охлаждающей жидкости или гидроудара.

Признаки, требующие углубленной дефектовки:

проблема повторилась после замены прокладки;
двигатель перегревался до кипения;
антифриз регулярно уходит без наружных течей;
масло и антифриз смешиваются быстро;
есть постоянные газы в расширительном бачке;
один из цилиндров выглядит «вымытым» при эндоскопии;
двигатель троит после длительной стоянки;
в расширительном бачке появляется запах выхлопа;
система охлаждения не держит давление;
обнаружены следы коррозии или разрушения стенок каналов.

Трещина ГБЦ не всегда означает обязательную замену детали. Возможность восстановления определяется материалом, местом повреждения, размерами трещины и результатами опрессовки. В некоторых случаях ремонт возможен, но решение принимается только после дефектовки.

Уплотнения гильз и повреждения блока

На двигателях со сменными гильзами важную роль играют уплотнения в нижней части гильзы. Если они повреждены, охлаждающая жидкость может попадать в картер. Чаще такая неисправность приводит к антифризу в масле, а не к маслу в бачке. Но при сложных повреждениях или нарушении герметичности каналов возможны разные варианты смешивания.

Поводом для проверки гильз и блока являются следы охлаждающей жидкости в масле, рост уровня масла, эмульсия на щупе, коррозия посадочных мест и проблемы после предыдущего капитального ремонта.

При дефектовке проверяют:

выступание гильз;
состояние посадочных мест;
уплотнительные кольца;
коррозию блока;
трещины вокруг каналов;
геометрию цилиндров;
состояние поршней и колец;
следы антифриза в картере;
плоскость блока.

Если антифриз попадает в масло, двигатель нельзя эксплуатировать. Даже кратковременная работа с разбавленной смазкой способна повредить коренные и шатунные вкладыши, коленвал и турбокомпрессор.

Как отличить теплообменник от прокладки ГБЦ и трещины

Внешние симптомы часто пересекаются, поэтому точный диагноз ставят только после проверок. Тем не менее предварительное сравнение помогает понять, насколько срочно нужно останавливать двигатель и какой узел проверять первым.

Признак	Теплообменник ТМЗ	Прокладка ГБЦ	Трещина ГБЦ или блока
Масло в антифризе	Часто	Возможно	Возможно
Газы в бачке	Обычно нет	Часто	Часто, но не всегда
Белый дым	Обычно нет	Возможен	Возможен
Перегрев	Необязателен	Часто	Часто или периодически
Эмульсия в масле	Редко	Возможна	Возможна
Жесткие патрубки на холодную	Обычно нет	Возможны	Возможны
Повтор проблемы после замены прокладки	Не относится	Возможен при неверном ремонте	Очень характерно
Что подтверждает причину	Опрессовка теплообменника	Осмотр прокладки, CO₂-тест, проверка плоскости	Опрессовка и дефектовка ГБЦ/блока

Таблица помогает выбрать направление диагностики, но не является основанием для замены деталей без проверки. Например, отсутствие белого дыма не исключает повреждение прокладки, а наличие масла в бачке не доказывает неисправность маслоохладителя.

Диагностика: как правильно найти место утечки

Диагностика должна идти поэтапно. Главная ошибка — сразу менять прокладку ГБЦ, не проверив теплообменник. Обратная ошибка — заменить маслоохладитель, не заметив газы в системе охлаждения и деформацию головки блока.

В ЯрАрк Дизель начинают с оценки состояния жидкостей, системы охлаждения и симптомов работы двигателя. Затем применяют инструментальные методы, а при необходимости выполняют разборку и дефектовку.

Первичная проверка без разборки

На первом этапе важно понять, есть ли активное смешивание жидкостей, присутствуют ли продукты сгорания в антифризе и не имеет ли система внешних течей.

Проверка включает:

осмотр расширительного бачка и антифриза;
оценку масла на щупе и под крышкой;
проверку уровня обеих жидкостей;
осмотр патрубков, радиатора и теплообменника;
проверку давления в системе охлаждения;
тест на газы в антифризе;
проверку работы термостата и вентилятора;
считывание ошибок, если двигатель оснащен электронным управлением;
контроль температуры под нагрузкой.

Тест на CO₂ помогает выявить прорыв продуктов сгорания в охлаждающую жидкость. Если тест положительный, нужно тщательно проверять прокладку, ГБЦ и блок.

Проверка теплообменника

Если внешние признаки больше указывают на маслоохладитель, его снимают и проверяют герметичность. Метод зависит от конструкции узла, но задача одна: убедиться, что масляные и охлаждающие каналы не сообщаются между собой.

При подтвержденной неисправности теплообменник заменяют или ремонтируют, если конструкция и характер повреждения это допускают. После этого недостаточно просто залить свежий антифриз. Необходимо удалить масляные отложения из всей системы.

Проверка ГБЦ и блока после разборки

Если есть газы в бачке, перегрев, белый дым или теплообменник исправен, снимают головку блока. Далее проводят не только замену прокладки, а полноценную проверку сопрягаемых поверхностей и каналов.

После снятия ГБЦ выполняют:

осмотр прокладки на следы прорыва;
контроль плоскости головки;
опрессовку ГБЦ;
проверку на микротрещины;
осмотр привалочной поверхности блока;
контроль гильз и их выступания;
проверку резьбовых отверстий и крепежа;
осмотр цилиндров и поршней;
проверку каналов охлаждения;
оценку последствий перегрева.

Это позволяет не только найти источник масла в системе охлаждения, но и предотвратить повторный ремонт.

Почему нельзя ограничиться заменой антифриза

Иногда владельцы просто сливают загрязненную жидкость, промывают бачок и заливают новый антифриз. Такой подход не устраняет причину и может создать ложное ощущение, что проблема исчезла. Через несколько часов работы масло снова появится в охлаждающей жидкости.

Кроме того, масляная эмульсия оседает внутри радиатора, патрубков, рубашки охлаждения, теплообменника и отопителя. Она ухудшает циркуляцию и теплоотдачу. Даже после устранения основной неисправности остатки масла могут сохраняться, если систему не промыть правильно.

Последствия неполной промывки:

повторный перегрев;
загрязнение нового антифриза;
ухудшение работы термостата;
засорение радиатора;
повреждение резиновых патрубков;
ложное подозрение на повторную поломку;
ускоренное старение уплотнений.

Промывку подбирают с учетом конструкции двигателя и совместимости средств с алюминиевыми, стальными, медными и резиновыми элементами системы. Агрессивная химия, выбранная без учета материалов, может повредить радиатор или уплотнения.

Порядок ремонта при попадании масла в антифриз

Объем ремонта зависит от источника утечки. При неисправном маслоохладителе может быть достаточно заменить или восстановить узел и тщательно промыть систему. При повреждении прокладки ГБЦ потребуется снятие головки, проверка геометрии и сборка с соблюдением технологии. Трещина в блоке или ГБЦ может потребовать сложного восстановления либо замены детали.

Типовой порядок работ:

Подтверждение симптома и первичная диагностика.
Проверка масла, антифриза и давления системы охлаждения.
Тест на наличие выхлопных газов в антифризе.
Проверка теплообменника ТМЗ.
Слив загрязненных технических жидкостей.
Снятие ГБЦ при необходимости.
Дефектовка головки, блока, гильз и прокладки.
Ремонт или замена неисправного узла.
Сборка с новыми прокладками, уплотнениями и крепежом по регламенту.
Замена масла, масляных и охлаждающих жидкостей.
Многоэтапная промывка системы охлаждения.
Контрольный запуск, проверка температуры, давления и отсутствия эмульсии.

После ремонта важно проверить двигатель не только на холостом ходу, но и под рабочей нагрузкой. Некоторые трещины и утечки проявляются только при прогреве и повышении давления.

Можно ли ездить, если масло появилось в расширительном бачке ТМЗ

Продолжать работу не рекомендуется. Если масло в расширительном бачке ТМЗ вызвано неисправностью теплообменника, риск механического разрушения двигателя может быть ниже, чем при пробое прокладки. Но система охлаждения уже загрязнена, а причина может оказаться серьезнее, чем кажется.

Срочно остановить двигатель необходимо, если одновременно наблюдаются:

перегрев;
выброс антифриза;
белый дым;
твердые патрубки сразу после запуска;
газы в расширительном бачке;
эмульсия в моторном масле;
рост уровня масла;
стук в двигателе;
падение давления масла.

В такой ситуации попытка «доработать смену» может привести к ремонту не только ГБЦ, но и коленвала, вкладышей, турбины и цилиндро-поршневой группы.

Как предотвратить повторное смешивание жидкостей

Профилактика не дает абсолютной гарантии, но заметно снижает риск серьезных неисправностей. Главные условия — исправная система охлаждения, подходящий антифриз, своевременное обслуживание и контроль температуры.

Рекомендуется:

использовать антифриз, соответствующий требованиям двигателя;
не смешивать жидкости неизвестного состава;
не эксплуатировать технику на воде;
регулярно проверять уровень и состояние антифриза;
очищать радиаторы от грязи и пыли;
контролировать работу термостата, помпы и вентилятора;
устранять перегрев сразу после появления;
проверять крышку расширительного бачка;
менять масло и фильтры по регламенту;
после ремонта промывать систему охлаждения;
не использовать некачественные прокладки и уплотнения;
соблюдать моменты и порядок затяжки ГБЦ.

Для техники, которая работает с постоянной высокой нагрузкой, на карьерных работах, в жару или в пыльных условиях, профилактику системы охлаждения стоит выполнять чаще стандартного регламента.

Вывод

Масло в антифризе ТМЗ — серьезный признак нарушения герметичности между масляной и охлаждающей системами. Наиболее частые причины — неисправный теплообменник ТМЗ, пробитая прокладка ГБЦ, трещина в головке блока или блоке цилиндров. Точно установить источник можно только после диагностики: внешние симптомы часто похожи, но порядок и стоимость ремонта различаются.

Если в бачке появилась масляная пленка, не ограничивайтесь заменой антифриза. Проверьте систему охлаждения, маслоохладитель, наличие газов в антифризе и состояние двигателя. При перегреве, белом дыме, эмульсии в масле или выбросе охлаждающей жидкости двигатель лучше остановить до осмотра.
