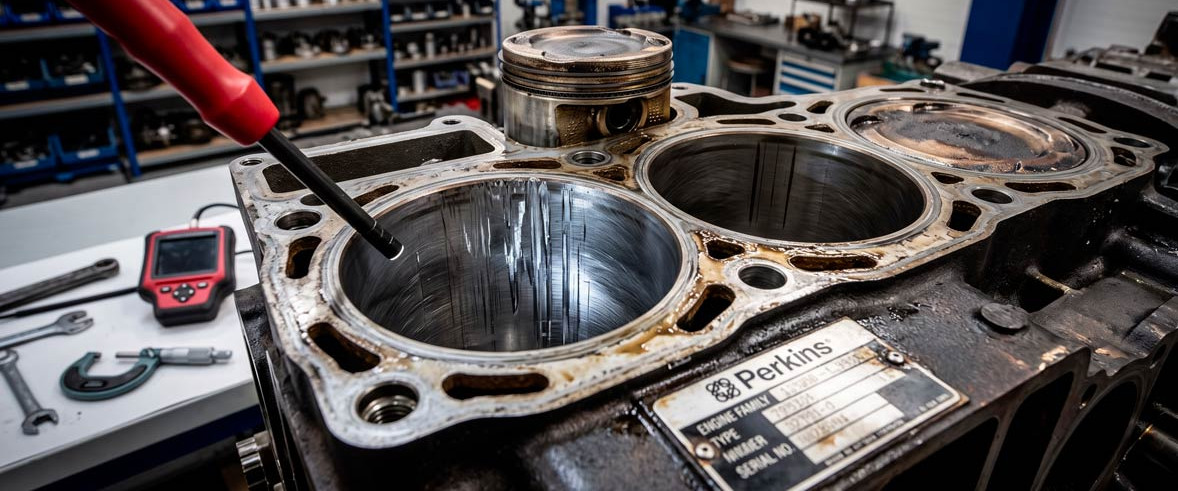

Задиры в цилиндрах Perkins: причины, симптомы и ремонт

Дизель Perkins может продолжать работать даже при серьезном внутреннем повреждении. Двигатель запускается, техника выполняет задачи, но постепенно растут расход масла и количество картерных газов, снижается компрессия, появляется дым. Когда симптомы становятся очевидными, на стенках цилиндров уже могут находиться глубокие продольные риски.

Задиры в цилиндрах Perkins возникают при нарушении нормального скольжения поршня и колец. Масляная пленка разрушается, поверхности перегреваются и начинают соприкасаться напрямую. Металл поршня может переноситься на стенку цилиндра, а твердые частицы — прорезать рабочую поверхность гильзы. Повреждение быстро прогрессирует, поскольку продукты износа распространяются с маслом по всему двигателю.

Особенно опасно продолжать работу, если одновременно появились металлический стук, падение давления масла, быстрый рост температуры или сильный дым из сапуна. В такой ситуации локальный ремонт цилиндров Perkins может оказаться уже невозможным: разрушенный поршень повреждает головку блока, шатун, форсунку и сам блок цилиндров.

Компания ЯрАрк Дизель выполняет комплексную диагностику и капитальный ремонт двигателей Perkins. Если появились признаки повреждения цилиндро-поршневой группы, своевременная дефектовка поможет сохранить ремонтопригодные детали, сократить стоимость восстановления и предотвратить повторную поломку.

Что такое задиры цилиндров и как они образуются

Рабочая поверхность исправного цилиндра имеет микрорельеф, сформированный хонингованием. Перекрещивающиеся риски удерживают масло и помогают кольцам приработаться. Между поршнем, кольцами и стенкой цилиндра постоянно должна находиться прочная смазочная пленка.

Задир — это повреждение поверхности трения с образованием продольных борозд, наволакиванием металла или вырывами материала. Он отличается от нормальной хонинговальной сетки направлением, глубиной и характером краев. Чаще всего повреждения расположены вдоль движения поршня.

Процесс может развиваться следующим образом:

ухудшается подача или удержание масла;
локально возрастает температура;
зазор между поршнем и цилиндром уменьшается;
юбка поршня либо кольцо касается стенки;
происходит прихват и перенос металла;
продукты износа усиливают абразивное повреждение;
цилиндр теряет геометрию и герметичность.

Легкая вертикальная риска и глубокий задир — не одно и то же. Возможность восстановления определяется не визуальным впечатлением, а измерением глубины дефекта, диаметра, овальности и конусности цилиндра.

Чем задиры отличаются от обычного износа гильз

Естественный износ гильз Perkins обычно развивается постепенно. Диаметр увеличивается, в верхней зоне хода колец появляется ступенька, поверхность частично теряет хонинговальную сетку. При этом выраженных вырывов металла может не быть.

Задиры имеют более локальный и агрессивный характер. Они могут появиться даже на двигателе с небольшим количеством моточасов, если мотор перегрелся, получил недостаточно масла или во впуск попала пыль.

Основные отличия представлены в таблице.

Признак	Естественный износ	Задир цилиндра
Скорость развития	Постепенная	Иногда очень быстрая
Расположение	По рабочей зоне цилиндра	Часто локальные продольные полосы
Поверхность	Сглаженная, местами полированная	Борозды, наволакивание, вырывы
Причина	Наработка и трение	Перегрев, масляное голодание, абразив
Последствия	Рост зазоров и расхода масла	Риск разрушения колец и поршня
Способ ремонта	По результатам измерений	Хонингование, расточка или замена гильзы

Обычный износ также способен привести к потере компрессии и повышенному расходу масла. Поэтому при дефектовке оценивают одновременно состояние поверхности и фактическую геометрию каждого цилиндра.

Основные причины задиров в цилиндрах Perkins

Задиры в двигателе Perkins редко возникают без предшествующей неисправности. Замена поврежденных поршней и гильз без поиска первопричины дает лишь временный результат. Новый комплект может выйти из строя после первых часов под нагрузкой.

Наиболее распространенные причины связаны со смазкой, охлаждением, очисткой воздуха, топливной аппаратурой и ошибками сборки. Иногда несколько факторов действуют одновременно — например, забитый радиатор вызывает перегрев, а разжиженное топливом масло уже не обеспечивает достаточную защиту.

Недостаточная смазка цилиндров

Масляное голодание не всегда означает отсутствие масла в поддоне. Уровень может соответствовать норме, но давление или подача к нагруженным узлам остаются недостаточными. Причиной становятся неисправный насос, забитый маслозаборник, загрязненные каналы либо неподходящая вязкость масла.

Риск задиров повышают:

уровень масла ниже минимальной отметки;
падение давления в системе смазки;
забитый или некачественный масляный фильтр;
чрезмерно длинный интервал обслуживания;
масло без требуемых допусков;
перегрев смазочного материала;
загрязнение масла сажей и продуктами износа;
неисправность форсунок охлаждения поршней.

Масляная пленка также разрушается при попадании дизельного топлива. Разжиженное масло может выглядеть относительно чистым, а его уровень на щупе иногда даже растет. При этом несущая способность пленки снижается, и пары трения работают в опасном режиме.

Перегрев двигателя

При перегреве поршень расширяется, а рабочий зазор уменьшается. Если температура превышает расчетную, юбка поршня касается гильзы. Сначала возникает локальный прихват, затем на обеих поверхностях появляются продольные полосы и перенос металла.

Причины перегрева двигателя Perkins:

загрязнение радиатора снаружи или изнутри;
неисправность термостата;
износ водяного насоса;
низкий уровень охлаждающей жидкости;
воздушные пробки;
пробой прокладки ГБЦ;
повреждение вентилятора или его привода;
длительная перегрузка техники;
нарушенное сгорание топлива.

После серьезного перегрева недостаточно заменить термостат или восстановить уровень антифриза. Нужно проверить компрессию, картерные газы и цилиндры эндоскопом. Также оценивают плоскость головки блока, герметичность прокладки и состояние поршней.

Попадание пыли через впуск

Строительная, карьерная и сельскохозяйственная техника работает при высокой запыленности. Если воздушный фильтр поврежден или впуск после него негерметичен, твердые частицы попадают в цилиндры. Они действуют как абразив, стирая хонинговальную сетку, кольца и гильзы.

Типичные причины пылевого износа:

разрыв фильтрующего элемента;
неплотная установка крышки корпуса;
трещина во впускном патрубке;
ослабленный хомут после фильтра;
повреждение корпуса воздухоочистителя;
неправильная очистка фильтра сжатым воздухом;
эксплуатация без предусмотренного защитного элемента.

При диагностике важно осматривать чистую сторону фильтра и патрубки до турбокомпрессора. Слой пыли после фильтра — серьезный признак негерметичности. Анализ отработанного масла также может показать повышенное содержание кремния и других абразивных загрязнений.

Неисправные форсунки и нарушение сгорания

Форсунка с неправильным факелом распыла может направлять топливо на стенку цилиндра. Дизельное топливо смывает масло, поверхность остается без защиты. Одновременно возникает локальный перегрев поршня и камеры сгорания.

На связь повреждений с топливной аппаратурой указывают:

дефект преимущественно в одном цилиндре;
белый или черный дым;
жесткая работа дизеля;
стук при сгорании;
повышенные коррекции форсунки;
рост уровня масла;
запах топлива от моторного масла;
неравномерный нагар на поршнях.

При повреждении одного цилиндра форсунку необходимо проверять на стенде. Оценивают герметичность, обратный слив, производительность и качество распыла. Установка новой гильзы при неисправной форсунке создает высокий риск повторного задира.

Разрушение или залегание поршневых колец

Закоксованное кольцо теряет подвижность и хуже отводит тепло от поршня. Сломанное кольцо получает острые кромки, которые царапают цилиндр. Его фрагменты могут повредить канавки поршня, клапаны и головку блока.

Причины повреждения колец:

перегрев поршня;
детонационное или жесткое сгорание;
неправильный зазор в замке;
ошибки установки;
чрезмерная выработка цилиндра;
удар кольца о ступеньку износа;
большое количество нагара;
попадание постороннего предмета.

При внезапном росте картерных газов и появлении металлического стука двигатель следует остановить. Продолжение работы может превратить повреждение кольца в разрушение поршня и блока.

Неправильный тепловой зазор

Между юбкой поршня и цилиндром должен сохраняться расчетный зазор. Слишком маленькое значение не компенсирует тепловое расширение, поэтому после прогрева появляется прихват. Чрезмерный зазор вызывает перекладку поршня, ударные нагрузки и нестабильную работу колец.

Ошибки возникают при следующих обстоятельствах:

установлен поршень неподходящей размерной группы;
цилиндр обработан без учета размера поршня;
измерения выполнены при неправильной температуре;
поршень измерен не в контрольной точке;
гильза деформировалась после установки;
использованы несоответствующие детали;
не учтена спецификация конкретного двигателя.

Зазоры различаются у разных серий Perkins. Использовать одно универсальное значение нельзя: измерения необходимо сверять с руководством по ремонту конкретной модели и серийного номера.

Ошибки при капитальном ремонте

Даже качественные комплектующие не компенсируют нарушение технологии сборки. Грязь в каналах, неверная ориентация поршня, неподходящая шероховатость цилиндра или ошибки с выступанием гильз способны сократить ресурс восстановленного двигателя.

Наиболее распространенные ошибки:

установка новых колец без измерения цилиндров;
отсутствие финишного хонингования;
неправильный угол и шероховатость хона;
повреждение кольца при монтаже;
неверная ориентация поршня;
недостаточная очистка блока;
несоблюдение моментов затяжки;
неправильное выступание мокрых гильз;
первый запуск без предварительной прокачки масла;
тяжелая нагрузка без предусмотренного режима приработки.

Если задиры появились вскоре после ремонта, необходимо анализировать не только качество деталей, но и результаты измерений, технологию обработки, чистоту сборки и причины первоначальной поломки.

Симптомы задиров в цилиндрах Perkins

Небольшое повреждение может долго не сопровождаться выраженными признаками. Однако по мере увеличения дефекта нарушается работа колец, падает компрессия, а масло начинает попадать в камеру сгорания. Обычно владелец замечает не один, а несколько взаимосвязанных симптомов.

Повышенный расход масла

Поврежденный цилиндр хуже удерживает масло. Маслосъемное кольцо не может равномерно работать по поверхности с бороздами, поэтому часть масла остается на стенке и сгорает. В результате двигатель требует регулярного долива без заметных наружных течей.

Проверять нужно не только цилиндры. Расход масла также вызывают:

износ турбокомпрессора;
неисправность вентиляции картера;
течи через сальники и прокладки;
износ направляющих клапанов;
повреждение маслосъемных колпачков;
применение масла неподходящей вязкости.

Расход удобнее фиксировать по моточасам, а не оценивать субъективно. Необходимо записывать объем долива и условия работы за одинаковые периоды.

Сизый дым

Сине-серый или сизый выхлоп часто говорит о сгорании масла. При повреждении цилиндров дым может усиливаться под нагрузкой, после продолжительного холостого хода или при резком наборе оборотов.

Цвет выхлопа помогает выбрать направление диагностики:

сизый дым — возможны гильзы, кольца, поршни или турбина;
белый дым — несгоревшее топливо, низкая компрессия или антифриз;
черный дым — недостаток воздуха либо избыточная подача топлива;
переменный цвет — сочетание нескольких неисправностей.

По дыму нельзя точно определить глубину задиров. Для подтверждения повреждения требуются эндоскопия, измерение компрессии и другие проверки.

Рост давления картерных газов

Через поврежденную поверхность и неплотно прилегающие кольца в картер прорывается больше продуктов сгорания. Из сапуна идет дым, появляется масляный туман, давление начинает выдавливать масло через уплотнения.

Характерные проявления:

интенсивный поток дыма из сапуна;
выброс капель масла;
новые течи через сальники;
масло во впуске после системы вентиляции;
увеличение давления в картере;
нестабильный холостой ход.

Открывать маслозаливную крышку и оценивать дым «на глаз» недостаточно. На исправном дизеле картерные газы тоже присутствуют. Для объективной оценки используют расходомер или манометр и сравнивают результат с данными для конкретного Perkins.

Снижение компрессии и плохой запуск

Продольные дефекты цилиндра нарушают прилегание компрессионных колец. Воздух во время такта сжатия уходит в картер, поэтому на холодном двигателе не достигается необходимая температура воспламенения.

Возможные симптомы:

продолжительная прокрутка стартером;
запуск не со всех цилиндров;
белый дым после запуска;
неустойчивая работа на холодную;
пропуски сгорания;
необходимость часто использовать предпусковой подогрев;
снижение мощности после прогрева.

Похожие признаки вызывают неисправные свечи накаливания, низкая скорость стартера, форсунки и клапаны. Поэтому компрессию оценивают вместе с тестом утечек.

Потеря мощности и повышенный расход топлива

При прорыве газов давление сгорания хуже передается на поршень. Двигатель медленнее набирает обороты и не удерживает нагрузку. Оператор вынужден увеличивать подачу топлива, но производительность техники не восстанавливается.

На задиры Perkins указывает сочетание потери мощности с дополнительными симптомами:

сизым дымом;
ростом расхода масла;
сильными картерными газами;
низкой компрессией;
металлической пылью в фильтре;
стуком поршня;
ухудшением запуска.

Если двигатель только потерял тягу, сначала проверяют топливные и воздушные фильтры, турбонаддув, выпуск, форсунки и электронные ограничения.

Металлический стук и перегрев

При глубоком задире поршень может двигаться с повышенным сопротивлением и перекладываться в цилиндре. Возникает глухой или резкий металлический стук. Локальное трение увеличивает температуру, а в тяжелом случае двигатель заклинивает.

Нужно немедленно прекратить эксплуатацию, если наблюдаются:

внезапный металлический стук;
резкое падение мощности;
сильный дым из сапуна;
снижение давления масла;
быстрый перегрев;
появление стружки;
затрудненное вращение коленвала.

Попытка запустить двигатель повторно после заклинивания может увеличить повреждения. Технику следует доставить в сервис без запуска мотора.

Как отличить задиры от других неисправностей

Ни один внешний симптом не является уникальным для повреждения цилиндров. Например, сизый дым возникает из-за турбины, низкую компрессию вызывает прогоревший клапан, а повышенное давление в картере может быть следствием забитой вентиляции.

Предварительно сопоставить признаки поможет таблица.

Симптом	Возможные задиры цилиндров	Другие вероятные причины
Сизый дым	Масло проходит через кольца	Турбина, клапанный механизм
Низкая компрессия	Нарушена поверхность цилиндра	Клапаны, ГБЦ, прокладка
Картерные газы	Прорыв через кольца и задиры	Забитая вентиляция картера
Расход масла	Кольца не снимают масло	Течи, турбина, направляющие клапанов
Стук	Повреждение юбки поршня	Палец, шатун, коленвал
Один цилиндр не работает	Потеря компрессии	Форсунка, клапан, электрика
Металл в масле	Износ поршня, колец, гильзы	Вкладыши, насос, шестерни

Правильный диагноз строится на совокупности данных. Если тест утечек показывает выход воздуха через сапун, эндоскоп обнаруживает продольные повреждения, а в фильтре есть частицы алюминия или стали, вероятность дефекта цилиндро-поршневой группы очень высока.

Диагностика цилиндров Perkins без разборки

Профессиональная диагностика начинается с проверки истории эксплуатации и внешних признаков. Это помогает определить возможную причину и не разбирать исправный двигатель из-за неисправной турбины или форсунки.

Осмотр и анализ истории двигателя

Специалист уточняет моточасы, расход масла, интервалы обслуживания, случаи перегрева, качество предыдущего ремонта и момент появления симптомов. Особенно важно установить, возникла проблема резко или развивалась постепенно.

Первичная проверка включает:

осмотр масла и охлаждающей жидкости;
поиск наружных утечек;
проверку воздушного фильтра;
осмотр впуска после фильтра;
оценку турбокомпрессора;
проверку вентиляции картера;
осмотр топливной аппаратуры;
прослушивание двигателя;
анализ выхлопа под нагрузкой.

Полезно вскрыть масляный фильтр. В его складках могут находиться частицы поршня, колец, гильз или вкладышей. Состав металла уточняют лабораторным анализом при необходимости.

Замер компрессии

Компрессометр показывает способность цилиндра сжимать воздух при прокрутке стартером. Значение зависит от модели двигателя, температуры, скорости вращения и методики измерения. Поэтому универсальной нормы для всех Perkins не существует.

Для достоверной проверки необходимо:

обеспечить исправность аккумулятора и стартера;
отключить подачу топлива;
использовать подходящий адаптер;
соблюдать одинаковые условия по цилиндрам;
учитывать температуру двигателя;
сравнивать результат с техническими данными модели.

Значительный разброс между цилиндрами указывает на локальную неисправность. Но низкая компрессия возможна также при негерметичных клапанах, повреждении прокладки или нарушении фаз ГРМ.

Пневмотест цилиндров

Тест утечек помогает определить, куда уходит воздух. Цилиндр устанавливают в заданное положение и подают в него сжатый воздух через специальный прибор.

Направление утечки интерпретируется следующим образом:

воздух слышен в сапуне — кольца, поршень или цилиндр;
воздух выходит во впуск — впускной клапан;
воздух выходит в выпуск — выпускной клапан;
появляются пузырьки в бачке — ГБЦ, прокладка или блок;
воздух проходит в соседний цилиндр — межцилиндровое повреждение.

Пневмотест хорошо локализует зону неисправности, но не показывает фактическую глубину рисок и геометрию гильзы. Эти параметры определяют после разборки.

Измерение картерных газов

Количественный замер картерных газов выполняют на установленном режиме работы. Высокий поток подтверждает потерю герметичности между камерой сгорания и картером, но не указывает на конкретную деталь.

Повышенный показатель возможен при:

глубоком износе цилиндров;
залегании колец;
поломке компрессионного кольца;
трещине поршня;
задире юбки;
неправильной сборке колец.

Перед замером проверяют вентиляцию картера. Забитый маслоотделитель или шланг способен исказить картину и вызвать течи.

Эндоскопия

Эндоскоп вводят через отверстие форсунки или свечи накаливания. Камера позволяет увидеть часть стенок цилиндра и днище поршня без демонтажа головки блока.

Во время осмотра ищут:

продольные риски и борозды;
исчезновение хонинговальной сетки;
полированные участки;
алюминиевый перенос на гильзе;
трещины и прогары поршня;
повреждения камеры сгорания;
неравномерный нагар;
следы попадания жидкости;
контакт клапана с поршнем.

Эндоскопия подтверждает наличие видимых повреждений, но не заменяет нутромер. Камера может искажать масштаб, а часть рабочей поверхности остается недоступной для осмотра.

Анализ моторного масла

Лабораторный анализ помогает определить характер износа еще до разборки. Повышенное содержание железа может быть связано с гильзами и кольцами, алюминия — с поршнями, кремния — с попаданием пыли.

Анализ также выявляет:

дизельное топливо в масле;
охлаждающую жидкость;
повышенную сажу;
изменение вязкости;
продукты окисления;
накопление металлов износа.

Один анализ не дает окончательного диагноза. Наиболее полезна динамика нескольких проб, взятых через одинаковые интервалы при сопоставимых условиях работы.

Дефектовка после разборки двигателя

Окончательное решение о способе восстановления принимают после разборки и инструментальных измерений. Даже заметный на глаз задир может находиться в пределах припуска на обработку, а визуально ровная гильза — иметь недопустимую овальность.

Измерение геометрии цилиндров

Цилиндр измеряют нутромером в нескольких поясах и двух взаимно перпендикулярных направлениях. Это позволяет установить диаметр, овальность и конусность. Результаты сравнивают с допусками конкретной модели Perkins.

При дефектовке контролируют:

диаметр каждого цилиндра;
овальность;
конусность;
глубину повреждений;
ступеньку в верхней зоне;
состояние хонинговальной сетки;
деформацию после затяжки;
выступание сменных гильз;
состояние посадочных мест.

По одному максимальному размеру принимать решение нельзя. Важно оценить всю геометрию и возможность получения правильной поверхности после обработки.

Проверка поршней и колец

Повреждение гильзы почти всегда требует проверки сопряженного поршня. На его юбке могут присутствовать потертости, наволакивание, трещины или изменение геометрии. Канавки колец измеряют, а сами кольца проверяют на излом и износ.

Типичные дефекты поршня:

задиры юбки;
оплавление кромки;
трещины камеры сгорания;
разрушение межкольцевой перемычки;
износ канавок;
повреждение отверстия пальца;
следы контакта с клапанами;
неравномерные зоны перегрева.

Поршень с глубокими задирами, трещиной или поврежденными канавками не восстанавливают для повторной установки. Его заменяют деталью, соответствующей спецификации двигателя.

Осмотр гильз с наружной стороны

В двигателях с мокрыми гильзами важно оценивать не только внутреннюю поверхность. Снаружи могут присутствовать кавитационные раковины и коррозия. Глубокая кавитация создает риск попадания охлаждающей жидкости в картер.

Проверке подлежат:

уплотнительные пояса;
наружная поверхность;
кавитационные повреждения;
следы прорыва газов;
посадочные бурты;
деформация фланца;
состояние уплотнительных колец.

При установке новых мокрых гильз посадочные места тщательно очищают и измеряют. Неверное выступание способно нарушить обжатие прокладки ГБЦ.

Проверка шатуна и поршневого пальца

При прихвате поршня шатун получает значительную нагрузку. Даже без видимой трещины он может деформироваться. Перекошенный шатун будет прижимать новый поршень к одной стороне цилиндра и быстро создаст повторный задир.

Во время дефектовки проверяют:

изгиб и скручивание шатуна;
соосность верхней и нижней головок;
состояние втулки поршневого пальца;
диаметр и поверхность пальца;
посадку шатунного вкладыша;
наличие трещин;
состояние шатунных болтов.

При обнаружении следов заклинивания также проверяют шейку коленвала, вкладыш и масляный канал соответствующего шатуна.

Варианты ремонта цилиндров Perkins

Способ восстановления зависит от конструкции блока, глубины дефекта и фактических размеров. Основные варианты — хонингование, расточка под ремонтный размер, установка или замена гильз. Простая полировка не считается полноценным ремонтом, если геометрия вышла за допуск.

Хонингование цилиндров

Хонингование применяется, когда повреждения неглубокие, а после обработки диаметр, овальность и конусность останутся в разрешенных пределах. Операция удаляет небольшие дефекты и формирует поверхность, удерживающую масло.

Хонингование должно обеспечить:

правильную геометрию цилиндра;
требуемую шероховатость;
равномерную сетку;
отсутствие рваных рисок;
условия для приработки колец;
соответствие размера выбранному поршню.

Если задир ногтем ощущается как глубокая борозда, одной легкой обработкой часто не обойтись. Однако окончательное решение принимается после измерений, а не по этому упрощенному тесту.

Расточка под ремонтный размер

Расточку выполняют, если конструкция конкретного двигателя предусматривает ремонтные поршни и позволяет безопасно увеличить диаметр цилиндра. После расточки обязательно проводится финишное хонингование.

Технологическая последовательность включает:

измерение блока;
подбор ремонтного поршня;
расточку с технологическим припуском;
хонингование под фактический размер поршня;
контроль геометрии;
мойку блока и масляных каналов;
повторные измерения перед сборкой.

Растачивать цилиндры до покупки и измерения поршней рискованно. Номинальный маркировочный размер детали не заменяет фактический контроль.

Гильзовка блока

Если цилиндр сильно поврежден или ремонтный размер не предусмотрен, возможна установка ремонтной гильзы. Технология зависит от конструкции двигателя и состояния блока. Работы требуют точного оборудования и контроля натяга, выступания и соосности.

Гильзовка позволяет:

восстановить номинальный диаметр;
устранить глубокие задиры;
сохранить блок при локальном повреждении;
восстановить цилиндр после разрушения поршня;
вернуть правильную поверхность под новые кольца.

Но гильзовка допустима не во всех случаях. Трещины, серьезная деформация блока или повреждение опорных зон могут сделать восстановление технически или экономически нецелесообразным.

Замена мокрых гильз

На двигателях со сменными мокрыми гильзами поврежденные детали заменяют. При этом работа не сводится к извлечению старой и установке новой гильзы. Нужно проверить посадочные места, бурты, уплотнения и выступание над блоком.

При монтаже важно:

очистить посадочные поверхности;
исключить коррозию и задиры в блоке;
применить правильные уплотнения;
использовать разрешенную монтажную смазку;
не перекрутить уплотнительные кольца;
измерить выступание каждой гильзы;
проверить равномерность значений;
выполнить контроль герметичности.

Нарушение установки может привести к попаданию антифриза в масло или повторному пробою прокладки головки блока.

Почему нельзя просто заменить кольца

Новые кольца не восстанавливают геометрию цилиндра и не удаляют глубокие борозды. В овальной гильзе они прилегают неравномерно, пропускают газы и плохо снимают масло. На ступеньке износа кольцо может получить удар и разрушиться.

Замена только колец опасна, если присутствуют:

глубокие продольные задиры;
превышение допуска по диаметру;
значительная овальность;
конусность цилиндра;
выраженная верхняя ступенька;
повреждение канавок поршня;
деформация шатуна;
неисправная форсунка.

Такой «экономичный» ремонт часто заканчивается повторной разборкой. Правильный подход — сначала измерить цилиндры и поршни, затем определить объем механической обработки и список деталей.

Что проверяют вместе с цилиндрами

Ремонт цилиндров Perkins должен устранять как последствия, так и первоначальную причину. Если оставить неисправную систему охлаждения, форсунку или подсос пыли, новая цилиндро-поршневая группа снова будет повреждена.

Одновременно необходимо проверить:

форсунки на стенде;
топливный насос;
воздушный фильтр и весь впуск;
турбокомпрессор;
масляный насос;
форсунки охлаждения поршней;
масляный радиатор;
водяной насос и термостат;
радиатор и вентилятор;
головку блока и клапаны;
коленчатый вал и вкладыши;
вентиляцию картера.

После разрушения поршня или кольца масляные каналы промывают особенно тщательно. Металлические частицы способны повредить вкладыши, насос и турбокомпрессор уже после установки новых деталей.

Этапы ремонта двигателя Perkins в ЯрАрк Дизель

Компания ЯрАрк Дизель выполняет диагностику и капитальный ремонт двигателей Perkins. Технология восстановления формируется по результатам измерений, а не только по внешнему виду деталей.

Типовая последовательность работ:

Идентификация двигателя по модели, серийному номеру и спецификации.
Анализ жалоб, условий работы и истории обслуживания.
Проверка компрессии, картерных газов и состояния масла.
Эндоскопия цилиндров при необходимости.
Разборка и мойка двигателя.
Дефектовка блока, гильз, поршней, шатунов и коленвала.
Проверка ГБЦ, системы смазки, охлаждения и топливной аппаратуры.
Согласование технологии ремонта и перечня деталей.
Механическая обработка или замена гильз.
Сборка с контролем зазоров и моментов затяжки.
Предварительная прокачка системы смазки.
Контрольный запуск и проверка рабочих параметров.

По итогам дефектовки определяется, можно ли восстановить отдельный цилиндр или требуется комплексный капитальный ремонт. Такой подход снижает риск скрытых неисправностей и повторного выхода двигателя из строя.

Первый запуск и обкатка после ремонта

Правильная сборка не завершает процесс восстановления. Новые кольца должны приработаться к подготовленной поверхности цилиндров. Продолжительная работа без нагрузки или немедленный выход на максимальную мощность могут ухудшить результат.

Во время первого запуска контролируют:

скорость появления давления масла;
отсутствие посторонних стуков;
герметичность топливной и масляной систем;
уровень охлаждающей жидкости;
температуру двигателя;
характер выхлопа;
давление картерных газов;
стабильность оборотов.

Режим приработки зависит от модели двигателя, типа техники и объема ремонта. Обычно нагрузку изменяют постепенно, избегая перегрева, длительного холостого хода и продолжительной работы на предельной мощности. Интервал первого контрольного обслуживания согласовывают с ремонтной организацией.

Профилактика задиров и износа гильз Perkins

Предотвратить повреждение дешевле, чем восстанавливать блок и менять поршневую группу. Основная профилактика заключается в чистом воздухе, качественном масле, исправном охлаждении и правильной работе форсунок.

Практические рекомендации:

проверяйте уровень масла перед рабочей сменой;
применяйте масло требуемой спецификации;
не превышайте интервал его замены;
устанавливайте качественные фильтры;
контролируйте давление масла;
осматривайте впуск после воздушного фильтра;
не допускайте эксплуатации с поврежденными патрубками;
регулярно очищайте радиатор;
немедленно реагируйте на перегрев;
проверяйте форсунки при дымлении и жесткой работе;
контролируйте расход масла и картерные газы;
не перегружайте непрогретый двигатель.

Для техники в запыленных условиях воздушный фильтр и впуск следует осматривать чаще стандартного регламента. При этом нельзя оценивать фильтр только снаружи: важны состояние уплотнения, корпуса и чистой стороны элемента.

Частые ошибки владельцев и механиков

Многие тяжелые повреждения возникают из-за продолжения эксплуатации после первых симптомов. Долив масла не устраняет причину его расхода, а сброс ошибки не восстанавливает компрессию.

Распространенные ошибки:

продолжать работу при сильном дыме из сапуна;
считать сизый дым исключительно неисправностью турбины;
устанавливать новые кольца без промера цилиндров;
хонинговать глубокие дефекты без контроля размера;
заменять гильзу без проверки форсунки;
не искать источник перегрева;
повторно использовать поврежденный поршень;
игнорировать деформацию шатуна;
не промывать масляные каналы после разрушения деталей;
подбирать комплектующие без серийного номера двигателя;
выводить мотор на полную нагрузку сразу после ремонта.

Особенно опасно повторно запускать двигатель после резкого стука или заклинивания. Даже несколько оборотов стартера могут дополнительно повредить цилиндр, клапаны и головку блока.

Когда нужно немедленно остановить двигатель

Не все симптомы требуют аварийной остановки, но некоторые указывают на риск быстрого разрушения. Чем раньше двигатель будет заглушен, тем выше вероятность сохранить блок и коленчатый вал.

Эксплуатацию нужно прекратить, если:

появился резкий металлический стук;
резко упало давление масла;
двигатель быстро перегревается;
из сапуна идет сильный дым с маслом;
мощность исчезла внезапно;
коленвал вращается с трудом;
в масле или фильтре обнаружена стружка;
уровень масла быстро падает либо растет;
мотор заклинил и не проворачивается.

В таких случаях технику доставляют в сервис без запуска. Первичная проверка должна включать состояние масла, эндоскопию и оценку возможности безопасного проворачивания коленвала.

Заключение

Задиры в цилиндрах двигателя Perkins появляются из-за масляного голодания, перегрева, попадания пыли, неисправных форсунок, разрушения колец, неправильных зазоров и ошибок предыдущего ремонта. Основные симптомы — повышенный расход масла, сизый дым, рост картерных газов, снижение компрессии, потеря мощности и металлический стук.

Подтвердить задиры только по внешним признакам нельзя. Профессиональная диагностика включает замер компрессии, пневмотест, измерение картерных газов, эндоскопию и анализ масла. Окончательный способ восстановления определяют после разборки, измерения геометрии цилиндров и проверки поршней, колец и шатунов.

В зависимости от глубины повреждений ремонт цилиндров Perkins может включать хонингование, расточку под ремонтный размер, гильзовку блока или замену мокрых гильз. Одновременно необходимо устранить причину дефекта — восстановить смазку и охлаждение, проверить форсунки и герметичность впуска.
