Проворот вкладышей Caterpillar: причины, симптомы и ремонт коленвала

Двигатели Caterpillar рассчитаны на тяжёлую работу: карьерные самосвалы, экскаваторы, бульдозеры, буровые установки, генераторы и морская техника могут работать под высокой нагрузкой тысячи моточасов. Но даже запас прочности CAT не спасает мотор, если нарушается подача масла к коленчатому валу. Одним из самых опасных последствий становится проворот вкладышей Caterpillar.

Вкладыш — тонкая антифрикционная деталь, установленная между шейкой коленвала и шатуном либо постелью блока. В норме коленвал не касается вкладыша напрямую: между ними находится масляная плёнка. Когда давление масла падает, зазор выбран неправильно или масло теряет свойства, плёнка разрушается. Вкладыш перегревается, приваривается к шейке, смещается в посадочном месте и перекрывает масляный канал.

Если вкладыши CAT провернуло, продолжение работы почти всегда приводит к повреждению коленвала, шатуна, блока цилиндров и иногда к обрыву шатуна. В этой статье расскажем, по каким причинам возникает такая поломка, как распознать её до полного разрушения двигателя и когда возможен ремонт коленвала Caterpillar.

ЯрАрк Дизель выполняет профессиональный ремонт коленвала Caterpillar и капитальное восстановление двигателей CAT. Своевременная диагностика при первых признаках масляного голодания помогает сохранить ремонтопригодные детали, сократить простой техники и избежать наиболее дорогостоящих последствий.

Что такое вкладыши и почему они проворачиваются

Шатунные и коренные вкладыши работают в условиях высоких нагрузок. При каждом рабочем цикле они воспринимают усилие от давления газов в цилиндрах и одновременно должны обеспечивать свободное вращение коленчатого вала. Их поверхность имеет антифрикционный слой, а конструкция предусматривает подачу масла через отверстия и канавки.

Вкладыш фиксируется в постели специальным выступом — замком. Но замок не рассчитан на удержание детали при сильном трении. Его задача — обеспечить правильную установку во время сборки. Если исчезает масляный клин, температура пары трения резко растёт, материал вкладыша размягчается и начинает двигаться вместе с коленвалом.

Типовая цепочка развития неисправности выглядит так:

падает давление или ухудшается качество масла;
масляная плёнка становится слишком тонкой;
шейка коленвала контактирует с вкладышем;
появляется локальный перегрев;
антифрикционный слой разрушается;
вкладыш прихватывает к шейке и смещается;
перекрывается канал подачи масла;
повреждения распространяются на другие узлы.

Проворот может произойти как на шатунной, так и на коренной шейке. Шатунные вкладыши обычно страдают быстрее из-за переменной высокой нагрузки. Коренной проворот опасен повреждением постели блока и часто увеличивает объём ремонта.

Почему проворачивает вкладыши Caterpillar

Поломка почти всегда имеет первопричину. Просто поставить новый комплект вкладышей недостаточно: если не устранить дефект в системе смазки, топливной аппаратуре или геометрии коленвала, двигатель может повторно выйти из строя уже после запуска.

Низкое давление масла и масляное голодание

Самая распространённая причина — недостаточная подача масла. Она может быть кратковременной, но даже нескольких минут работы под высокой нагрузкой достаточно для перегрева вкладыша.

Падение давления возникает из-за следующих факторов:

низкого уровня масла в поддоне;
неисправности масляного насоса;
износа или заклинивания редукционного клапана;
забитой сетки маслозаборника;
засорённых масляных каналов;
дефектного масляного фильтра;
течей в системе смазки;
большого износа коренных и шатунных шеек;
перегрева масла.

На строительной и карьерной технике маслозаборник может кратковременно оголяться при работе на уклоне. Если уровень масла находится близко к минимуму, насос захватывает воздух, давление падает, а наиболее нагруженные шатунные шейки остаются без смазки.

Неподходящее, загрязнённое или разжиженное масло

Для тяжёлых двигателей CAT критичны вязкость, допуски и интервал замены масла. Слишком жидкое масло на горячем моторе не удерживает нужную толщину плёнки. Старое масло теряет вязкостные свойства, окисляется и насыщается сажей.

Опасные ситуации:

применение масла, не соответствующего спецификации Caterpillar;
превышение интервала замены;
смешивание масел с разными пакетами присадок;
перегрев смазочного материала;
попадание дизельного топлива в картер;
попадание охлаждающей жидкости;
загрязнение масла пылью или металлическими частицами.

Топливо в масле часто связано с неисправными форсунками, проблемами уплотнений насос-форсунок или работой двигателя в неблагоприятном режиме. Масло может сохранять привычный цвет, но при этом становиться заметно жиже и переставать защищать вкладыши.

Засорение масляных каналов и фильтра

После разрушения старого вкладыша, некачественного ремонта или попадания грязи в двигатель масляные каналы могут частично перекрываться. Особенно опасны частицы герметика, шлам, стружка и фрагменты антифрикционного слоя. Они достигают узких каналов коленвала и ограничивают подачу масла к одной шейке.

Признаки загрязнения системы:

локальное повреждение одного вкладыша;
наличие стружки в фильтре;
нестабильное давление масла;
повторный выход мотора из строя после ремонта;
загрязнённая сетка маслозаборника;
толстый слой отложений под клапанной крышкой.

При провороте обязательны полная разборка, промывка блока, коленвала, радиатора и масляных магистралей. Частичная очистка не гарантирует, что оставшиеся частицы не повредят новый комплект деталей.

Перегрев двигателя

Перегрев снижает вязкость масла и увеличивает тепловые зазоры. При температуре выше рабочей масляная плёнка становится менее прочной, а нагрузки на шатунные вкладыши возрастают. Если проблема сочетается с низким уровнем масла, риск проворота резко увеличивается.

К перегреву приводят:

загрязнённый радиатор;
неисправный водяной насос;
заклинивший термостат;
неисправный вентилятор;
низкий уровень антифриза;
повреждение прокладки ГБЦ;
перегруз техники;
поздний или неправильный впрыск топлива.

После перегрева требуется проверить не только вкладыши и коленвал, но и состояние головки блока, поршней, гильз, масляного насоса и теплообменника.

Износ коленвала и неправильные зазоры

С увеличением пробега или моточасов шейки коленвала изнашиваются, теряют круглость и получают задиры. Если рабочий зазор между шейкой и вкладышем превышает допустимый, масло слишком быстро вытекает из пары трения. Давление в локальном узле падает, а вкладыш получает ударные нагрузки.

Не менее опасен слишком маленький зазор. Он может появиться после ошибки при шлифовке коленвала, подбора неправильного ремонтного размера вкладышей или деформации постели. При прогреве детали расширяются, масляная плёнка исчезает, и возникает прихват.

Во время ремонта контролируют:

диаметр шеек;
овальность и конусность;
радиусы галтелей;
чистоту масляных отверстий;
шероховатость поверхности;
биение коленвала;
зазор с установленными вкладышами;
состояние постелей блока и шатуна.

Для точного контроля применяют микрометры, нутромеры и измерительный пластик. Ориентироваться только на маркировку вкладышей или визуальную оценку нельзя.

Ошибки предыдущего ремонта

Ремонтный двигатель может получить проворот вскоре после сборки, если технология была нарушена. Особенно опасны ошибки, которые не видны внешне: недостаточная очистка каналов, неверный момент затяжки или неподходящие вкладыши.

Частые ошибки при сборке:

установка вкладышей не того ремонтного размера;
монтаж деталей в загрязнённую постель;
отсутствие предварительной смазки;
неверный момент или последовательность затяжки;
повторное использование поврежденных шатунных болтов;
перекрытие масляного отверстия вкладышем;
отсутствие контроля зазоров;
применение избытка герметика;
первый запуск без предварительной прокачки системы;
использование некачественных запасных частей.

Каждый двигатель Caterpillar имеет свои требования к моментам затяжки, доворотам, классификации вкладышей и контрольным размерам. Их необходимо брать из заводской документации для конкретной модели и серийного номера.

Перегрузка и детонационные нагрузки

Длительная работа на максимальном крутящем моменте, резкие перегазовки на холодном моторе и перегруз техники увеличивают нагрузку на шатунные вкладыши. Дополнительно ситуацию ухудшают неисправные форсунки и нарушения впрыска, вызывающие жёсткое сгорание.

На чрезмерную нагрузку могут указывать:

перегрев;
падение давления масла на горячем двигателе;
жёсткий дизельный стук;
чёрный дым;
рост расхода топлива;
частые аварийные ограничения мощности;
ускоренное загрязнение масла.

Если двигатель не развивает мощность из-за турбины, топливной системы или забитого выпуска, оператор иногда пытается компенсировать это перегрузкой. Такой режим не устраняет неисправность, но повышает риск разрушения шатунных вкладышей.

Симптомы: как понять, что вкладыши CAT провернуло

На ранней стадии проворот может проявляться незначительным снижением давления масла и слабым глухим звуком. Но при полном смещении вкладыша симптомы становятся резко выраженными. Главный принцип — не пытаться «послушать ещё немного» на работающем двигателе.

Стук вкладышей CAT

Стук вкладышей CAT обычно слышен как глухой, ритмичный металлический удар в нижней части двигателя. Он меняется вместе с оборотами и особенно заметен при резком наборе либо сбросе нагрузки. На прогретом моторе звук часто усиливается, поскольку масло становится менее вязким.

Важно отличать этот звук от других шумов:

клапаны и форсунки обычно дают более звонкий звук сверху;
поршневой стук часто заметнее на холодном двигателе;
стук вкладыша глуше и локализуется в районе картера;
шум усиливается под нагрузкой;
при тяжёлом повреждении появляется постоянный металлический грохот.

Точно определить источник только на слух невозможно. Но при сочетании стука с падением давления масла двигатель нужно остановить сразу.

Падение или нестабильность давления масла

Если лампа давления масла загорается, мигает на горячем холостом ходу или показания манометра резко изменяются, эксплуатацию прекращают. Иногда после проворота давление падает почти мгновенно: вкладыш перекрывает канал или появляется критически большой зазор.

Тревожные признаки:

лампа масла не гаснет после запуска;
лампа мигает после прогрева;
давление падает при добавлении нагрузки;
давление ниже нормы на рабочих оборотах;
стрелка манометра колеблется;
давление не восстанавливается после замены масла и фильтра.

Электронный датчик может быть неисправен, поэтому фактическое давление подтверждают механическим манометром. Но если одновременно слышен стук, нельзя запускать мотор только ради измерений без подготовки.

Металлическая стружка в масле или фильтре

Разрушенный вкладыш оставляет частицы антифрикционного покрытия, алюминия, меди, олова или стали. Они попадают в поддон и масляный фильтр, а затем разносятся по каналам.

Обнаружить проблему можно при:

сливе масла;
вскрытии фильтра;
осмотре магнитной пробки;
лабораторном анализе масла;
снятии поддона.

Небольшое количество тёмного осадка не всегда говорит о критической поломке. Но блестящие металлические частицы, бронзовая пыль или крупная стружка — основание для немедленной разборки. После этого простая замена вкладышей недопустима: загрязнение уже могло повредить насос, распредвал, турбину и другие пары трения.

Потеря мощности, вибрации и перегрев

Повреждение вкладыша влияет на плавность вращения коленвала. Двигатель может потерять мощность, начать вибрировать и перегреваться. Однако эти признаки не специфичны: они встречаются и при проблемах топливной системы, поршневой группы или турбины.

Особенно опасна комбинация:

снижение тяги;
глухой стук;
перегрев;
падение давления масла;
дым из сапуна;
запах горелого масла;
стружка в фильтре.

В такой ситуации нельзя рассчитывать доехать до базы. Эвакуация обычно дешевле восстановления блока после обрыва шатуна.

Двигатель не проворачивается или заклинил

Крайняя стадия — заклинивание коленвала. Вкладыш может полностью привариться к шейке, а шатун — деформироваться или разрушиться. Стартер не может провернуть коленвал либо проворачивает его с большим усилием.

Не нужно пытаться запускать двигатель повторно, тянуть технику на передаче или разбирать мотор без осмотра масла. Сначала фиксируют симптомы, сливают масло, проверяют фильтр и доставляют технику в сервис для дефектовки.

Как отличить проворот вкладыша от других шумов двигателя

Шум в нижней части двигателя всегда требует диагностики. Однако не каждый стук означает, что вкладыши CAT провернуло. Похожие звуки могут создавать поршневой палец, шатун, маховик, шестерни ГРМ, форсунки или навесное оборудование.

Признак	Проворот/износ вкладыша	Другие возможные причины
Глухой удар снизу	Часто усиливается под нагрузкой	Палец, поршень, маховик
Падение давления масла	Характерно	Насос, датчик, редукционный клапан
Стружка в фильтре	Частицы вкладыша, стали	Насос, шестерни, турбина
Шум на горячую	Обычно усиливается	Форсунки, клапаны, ГРМ
Заклинивание	Возможно при тяжёлом повреждении	Гидроудар, поршень, ГРМ
Стук после ремонта	Возможны неверные зазоры	Ошибка сборки других узлов

Самостоятельно определять источник по звуку рискованно. Безопасная стратегия — заглушить двигатель, проверить уровень и состояние масла, затем обратиться в сервис. При подозрении на вкладыши не следует запускать мотор для «точной прослушки».

Диагностика при подозрении на проворот вкладышей

Диагностика должна подтвердить неисправность, оценить масштаб повреждений и установить первопричину. Нельзя ограничиваться заменой одного вкладыша: при попадании стружки двигатель требует комплексной проверки.

Первичные действия без запуска двигателя

После остановки техники сначала оценивают внешние признаки. Это позволяет собрать важную информацию и не усугубить повреждение повторным запуском.

Порядок первичной проверки:

проверить уровень масла и наличие наружных течей;
оценить запах и вязкость масла;
слить пробу масла в чистую емкость;
осмотреть магнитную пробку, если она предусмотрена;
вскрыть масляный фильтр;
проверить наличие стружки и бронзового налета;
осмотреть двигатель на следы перегрева;
считать ошибки электронного блока без запуска;
зафиксировать показания датчиков и историю аварий.

Если обнаружены крупные частицы металла, дальнейшие попытки запуска исключают.

Проверка реального давления масла

Когда двигатель еще не имеет явного тяжёлого стука и запуск признан безопасным специалистом, давление проверяют механическим манометром. Измерения проводят на холодном и прогретом моторе, на холостых и рабочих оборотах.

Проверяют:

скорость появления давления после запуска;
давление на холостом ходу;
значение после прогрева;
изменение при росте оборотов;
давление под контролируемой нагрузкой;
соответствие значений документации конкретного CAT.

Нельзя применять одну норму ко всем двигателям Caterpillar. Допустимые параметры зависят от серии, температуры масла, оборотов и конструкции системы смазки.

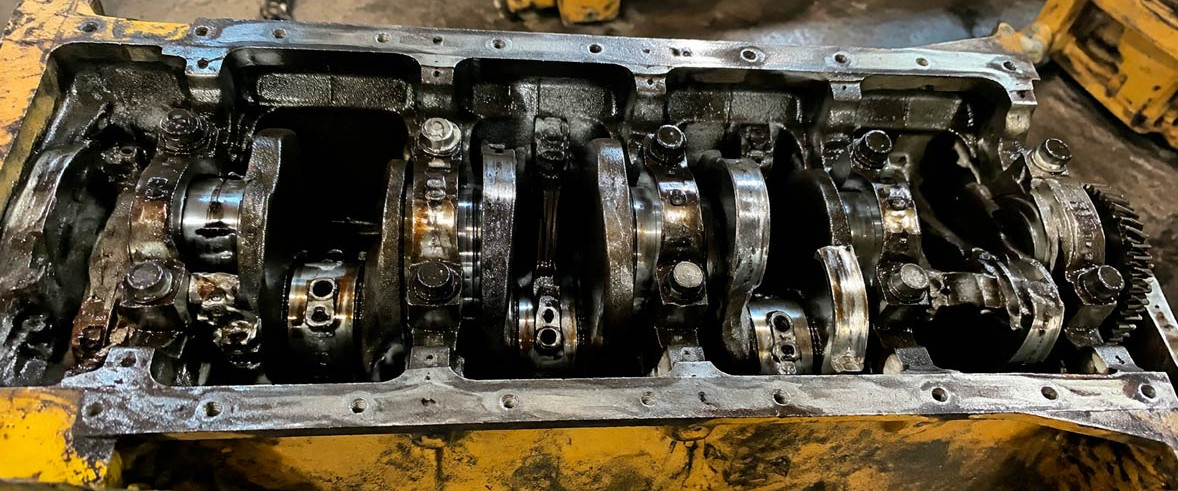

Осмотр поддона и вкладышей

Для подтверждения механического дефекта обычно снимают поддон. Проверяют сетку маслозаборника, поддон на наличие стружки, состояние масла и доступные шатунные вкладыши. При обнаружении повреждений проводят полную разборку.

Во время осмотра оценивают:

следы проворота;
перегрев и изменение цвета вкладыша;
разрушение антифрикционного слоя;
состояние замка;
задиры на шейке коленвала;
люфт шатуна;
состояние болтов;
чистоту масляных отверстий.

Если поврежден один вкладыш, нельзя делать вывод, что остальные исправны. Причина может быть общей для всего двигателя — например, падение давления, загрязнение масла или неправильная вязкость.

Полная дефектовка двигателя

При провороте частицы металла уже могли попасть во все каналы. Поэтому профессиональный ремонт включает полную дефектовку, даже если внешне повреждена только одна шейка.

Обязательной проверке подлежат:

коленчатый вал;
все коренные и шатунные вкладыши;
постели блока;
шатуны;
масляный насос;
редукционный клапан;
маслозаборник;
масляные форсунки;
распредвал и его опоры;
турбокомпрессор;
масляный радиатор;
каналы блока и коленвала;
фильтр и его корпус.

При необходимости выполняют лабораторный анализ масла и дефектоскопию коленвала. Это помогает определить, допустима ли шлифовка или вал нужно заменить.

Ремонт коленвала Caterpillar после проворота вкладышей

Возможность восстановления зависит от глубины задиров, перегрева, деформации и доступности ремонтных размеров. Не каждый вал можно безопасно шлифовать: если трещины, перегрев или повреждение галтелей превышают допустимые пределы, надежнее заменить деталь.

Шлифовка шеек коленвала

Ремонт коленвала Caterpillar может включать шлифовку шатунных или коренных шеек до предусмотренного ремонтного размера. После обработки требуется обеспечить правильную геометрию, шероховатость и радиусы галтелей.

Технология включает:

очистку и дефектоскопию вала;
измерение исходных размеров;
проверку биения;
оценку глубины задиров;
шлифовку под разрешённый ремонтный размер;
полировку поверхности;
очистку масляных каналов;
повторное измерение геометрии;
подбор вкладышей соответствующего размера;
балансировку или контроль по требованиям модели.

Шлифовка без последующей тщательной промывки каналов опасна. Абразив и металлическая пыль могут немедленно повредить новые вкладыши.

Когда коленвал подлежит замене

Коленвал заменяют, если он имеет критические трещины, глубокие следы перегрева, поврежденные галтели, чрезмерное биение или если допустимый ремонтный размер уже выбран. Решение принимают после измерений и дефектоскопии.

Признаки неремонтопригодности:

трещины, выявленные магнитопорошковым методом;
сильное посинение металла от перегрева;
повреждение, выходящее за ремонтный припуск;
деформация вала;
разрушение шейки;
забитые или поврежденные масляные каналы;
отсутствие разрешенного ремонтного размера;
сомнительный результат предыдущего восстановления.

Восстановление заведомо дефектного вала ради экономии создаёт риск повторного разрушения всего двигателя. В тяжёлой технике простой и повторный ремонт обычно обходятся дороже корректной замены с первого раза.

Восстановление постелей блока и шатунов

При провороте коренного вкладыша повреждается не только коленвал, но и постель блока. Смещённый вкладыш может протереть поверхность, нарушить геометрию и фиксацию. В таком случае требуется проверка соосности коренных опор и, если технология допускает, восстановительная обработка.

Шатун после проворота шатунного вкладыша также подлежит обязательной проверке. Оценивают:

диаметр нижней головки;
овальность;
состояние плоскости разъема;
наличие перегрева;
посадку крышки;
состояние шатунных болтов;
изгиб и скручивание.

Деформированный или перегретый шатун нельзя устанавливать с новыми вкладышами. Он нарушит зазор и может привести к повторному провороту.

Обязательная промывка системы смазки

После разрушения вкладыша нельзя ограничиваться заменой деталей в картере. Стружка попадает в масляный насос, каналы, радиатор и турбину. Если ее не удалить, двигатель получит вторичное повреждение.

В комплекс работ входят:

полная разборка двигателя;
промывка блока и коленвала;
очистка масляных каналов;
ревизия или замена масляного насоса;
проверка масляного радиатора;
очистка либо замена магистралей;
проверка турбины;
замена масла и всех фильтров;
контрольное измерение давления после сборки.

Частицы из старого масляного радиатора могут возвращаться в двигатель даже после качественной сборки. Поэтому его очистку и проверку нельзя пропускать.

Что меняют при ремонте после проворота вкладыша

Точный список зависит от результатов дефектовки. Однако в типовой ремонт после проворота часто входят не только вкладыши.

Возможные работы и детали:

комплект коренных и шатунных вкладышей;
коленвал или его шлифовка;
шатун либо восстановление его нижней головки;
шатунные болты;
масляный насос;
редукционный клапан;
прокладки и сальники;
масляные форсунки;
масляный фильтр;
моторное масло;
ремонт или замена масляного радиатора;
проверка турбокомпрессора;
дефектовка распредвала и ГРМ.

Если причина связана с разжижением масла топливом, одновременно ремонтируют форсунки или связанные с ними элементы. Если причиной стал перегрев — восстанавливают систему охлаждения. Без устранения источника поломки даже качественно выполненный ремонт не будет долговечным.

Почему нельзя менять вкладыши без ремонта коленвала

Иногда при снятии поддона обнаруживается поврежденный вкладыш, и возникает желание заменить только его. Такой подход допустим лишь в исключительных случаях после профессиональной оценки, но при фактическом провороте почти всегда приводит к повторному отказу.

Новые вкладыши на поврежденной шейке не решают проблему, потому что:

шейка имеет задиры и неправильную шероховатость;
зазор не соответствует норме;
остались частицы старого вкладыша;
масляные каналы могут быть загрязнены;
причина падения давления не устранена;
шатун или постель могли деформироваться;
новый вкладыш быстро перегреется.

Ремонт коленвала Caterpillar должен опираться на измерения и технические допуски. Только так можно восстановить масляный клин и обеспечить ресурс двигателя после сборки.

Профилактика проворота вкладышей CAT

Лучший ремонт — тот, которого удалось избежать. Для двигателей Caterpillar профилактика строится вокруг контроля масла, давления, температуры и качества обслуживания.

Практические рекомендации:

проверяйте уровень масла перед каждой сменой;
используйте масло нужной спецификации и вязкости;
меняйте масло и фильтры по регламенту с учетом условий работы;
сокращайте интервалы обслуживания при пыли, жаре и высоких нагрузках;
контролируйте давление масла исправным манометром;
не игнорируйте мигание аварийной лампы;
следите за температурой охлаждающей жидкости и масла;
устраняйте течи сразу после обнаружения;
проверяйте качество топлива и состояние форсунок;
не перегружайте холодный двигатель;
после ремонта выполняйте обкатку по технологии;
вскрывайте фильтр при подозрении на внутренний износ.

Для карьерной и строительной техники полезно вести журнал моточасов, доливов масла, замен фильтров и сообщений панели приборов. Такие записи помогают заметить тенденцию до того, как появится стук вкладышей CAT.

Когда двигатель нужно немедленно заглушить

При некоторых признаках нельзя продолжать работу даже несколько минут. Остановка в правильный момент может сохранить коленвал и блок от критического повреждения.

Двигатель Caterpillar следует остановить, если:

загорелась или мигает лампа давления масла;
появился глухой металлический стук снизу;
давление масла резко упало;
в масле обнаружена металлическая стружка;
мотор быстро перегревается;
возникли сильные вибрации;
двигатель потерял мощность одновременно со стуком;
коленвал трудно проворачивается;
двигатель заклинил.

Не стоит пытаться добраться до базы своим ходом. При подозрении, что вкладыши CAT провернуло, эвакуация и диагностика почти всегда обходятся дешевле ремонта блока, коленвала и шатуна после окончательного разрушения.

Ремонт двигателей Caterpillar в ЯрАрк Дизель

Компания ЯрАрк Дизель специализируется на диагностике и капитальном ремонте двигателей Caterpillar. При подозрении на проворот вкладышей специалисты не ограничиваются заменой поврежденной детали: проводится комплексная проверка коленвала, шатунов, постелей, системы смазки, турбокомпрессора и причины потери давления.

Типовой порядок работ:

Первичная оценка симптомов и состояния масла.
Проверка фильтра, поддона и маслозаборника.
Подтверждение давления механическим манометром, если запуск безопасен.
Разборка и дефектовка двигателя.
Измерение шеек коленвала, постелей и шатунов.
Дефектоскопия и определение возможности восстановления вала.
Промывка масляных каналов и проверка насоса.
Ремонт коленвала или подбор нового.
Сборка с контролем зазоров, моментов затяжки и чистоты.
Контрольный запуск и проверка давления масла на рабочих режимах.

Такой подход позволяет устранить не только последствия, но и причину проворота, снизив риск повторной поломки.

Заключение

Проворот вкладышей Caterpillar — аварийная неисправность, которая развивается из-за масляного голодания, падения давления, загрязнённого или разжиженного масла, перегрева, износа коленвала, неправильных зазоров либо ошибок предыдущего ремонта. Главные признаки — стук вкладышей CAT, нестабильное давление масла, металлическая стружка в фильтре, перегрев и вибрации.

Если вкладыши CAT провернуло, запускать двигатель повторно нельзя. Правильный ремонт включает полную дефектовку, оценку состояния коленвала и шатунов, промывку системы смазки, устранение причины поломки и обязательный контроль зазоров при сборке. В зависимости от результатов может потребоваться шлифовка или замена коленвала, восстановление постелей блока и замена связанных деталей.
